2125-0 Shower Door with Side Panel Instruction Manual
Contents

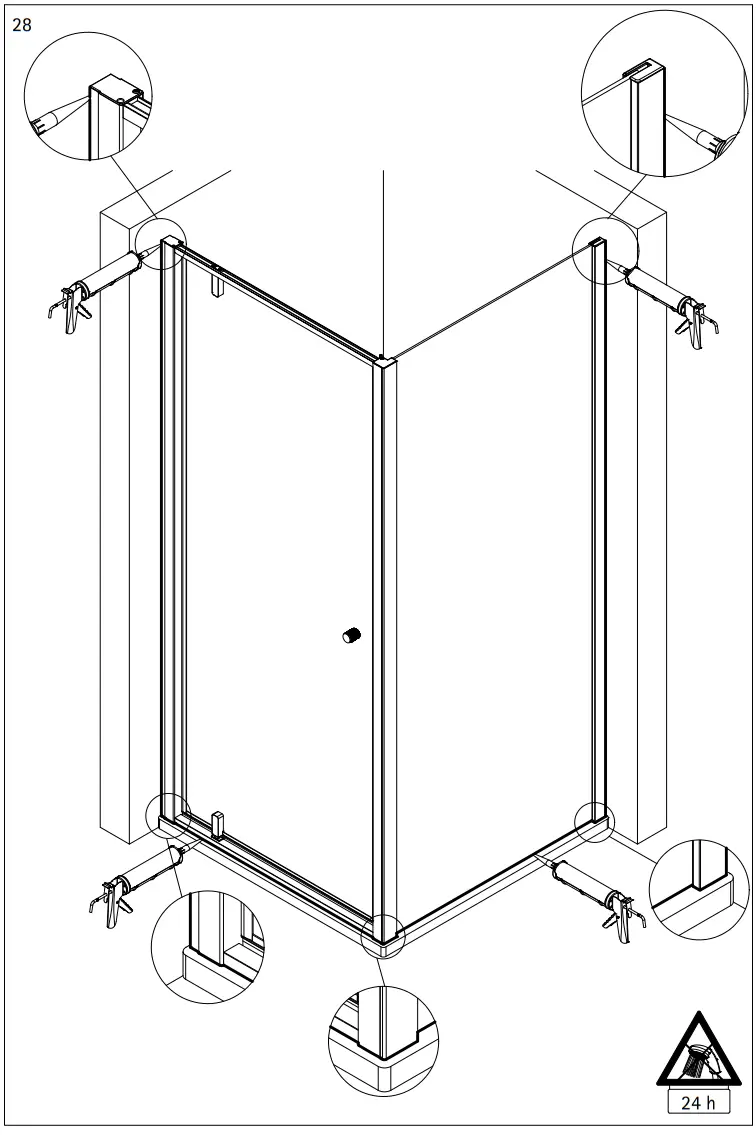

Assembly instructions

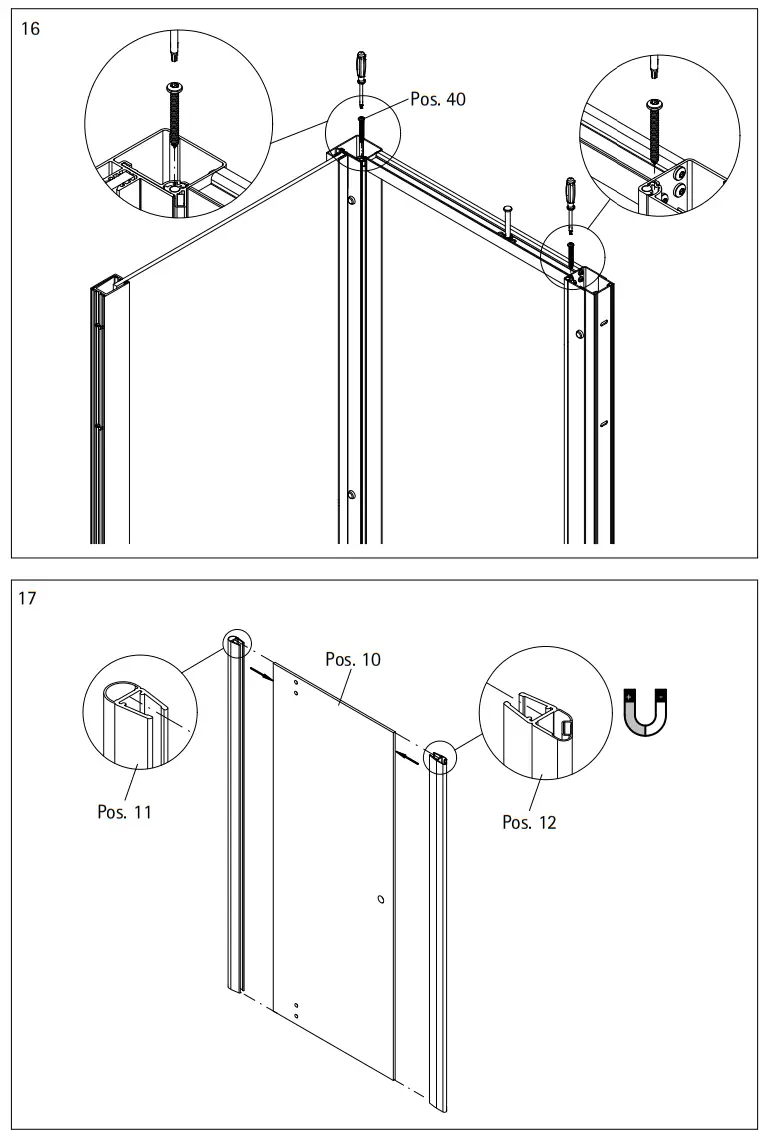

| Pos. | Bezeichnung | Ersatzteil-Nr. | |
| 1 | 1x Wandanschlussprofil | E30230-5 | Stück 86, |
| 2 | 1x Anschlussprofil | E30252-1 | Stück 54, |
| 3 | 1x Magnetaufnahmeprofil | E30253-1 | Stück 66, |
| 4 | 2x Abdeckprofil | E30254-1 | Stück 36, |
| 5 | 1x Rahmenprofil | E30240-6 | Stück 66, |
| 6 | 1x Rahmenprofil | E30241-6 | Stück 66, |
| 10 | 1x Türscheibe | ||
| 11 | 1x O-Dichtung | E100078-8-3 | Stück |
| 12 | 1x Magnetprofil 45° | E100055-1 | Stück |

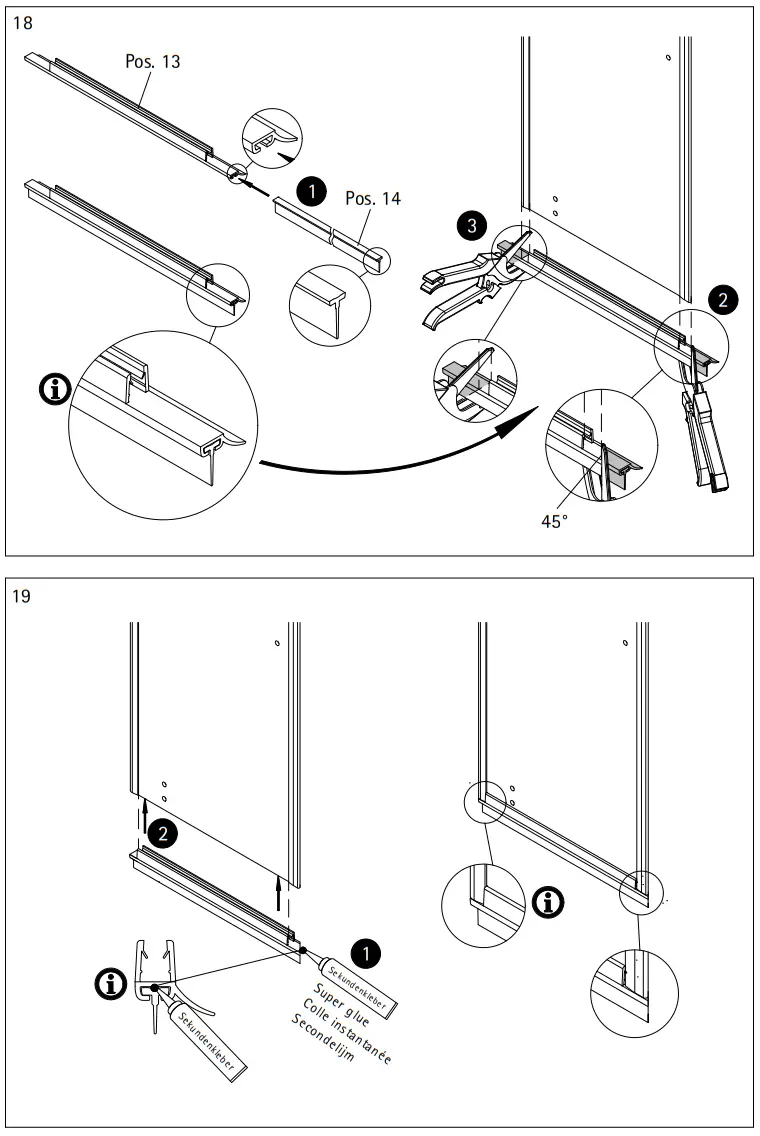

| 13 | 1x Wasserabweisprofil | E100058-6 | Stück |
| 14 | 1x Einschubdichtung | E100067-105-10 | Stück |

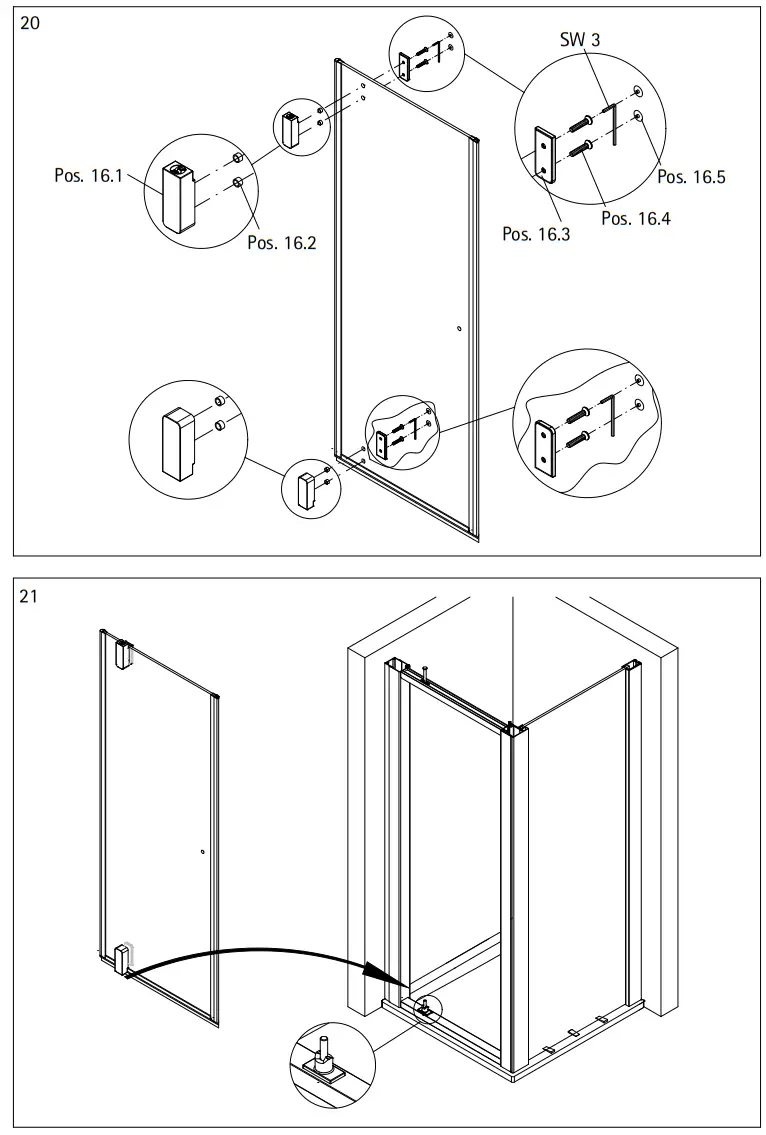

| 16 | 2x Scharnier, komplett | E100085-4 | Stück |
| 16.1 | 2x Scharnier | ||
| 16.2 | 4x Schraubenschutz | ||
| 16.3 | 2x Scharnierabdeckung | ||
| 16.4 | 4x Senkschraube M5 x 25mm | ||
| 16.5 | 4x Abdeckkappe | ||

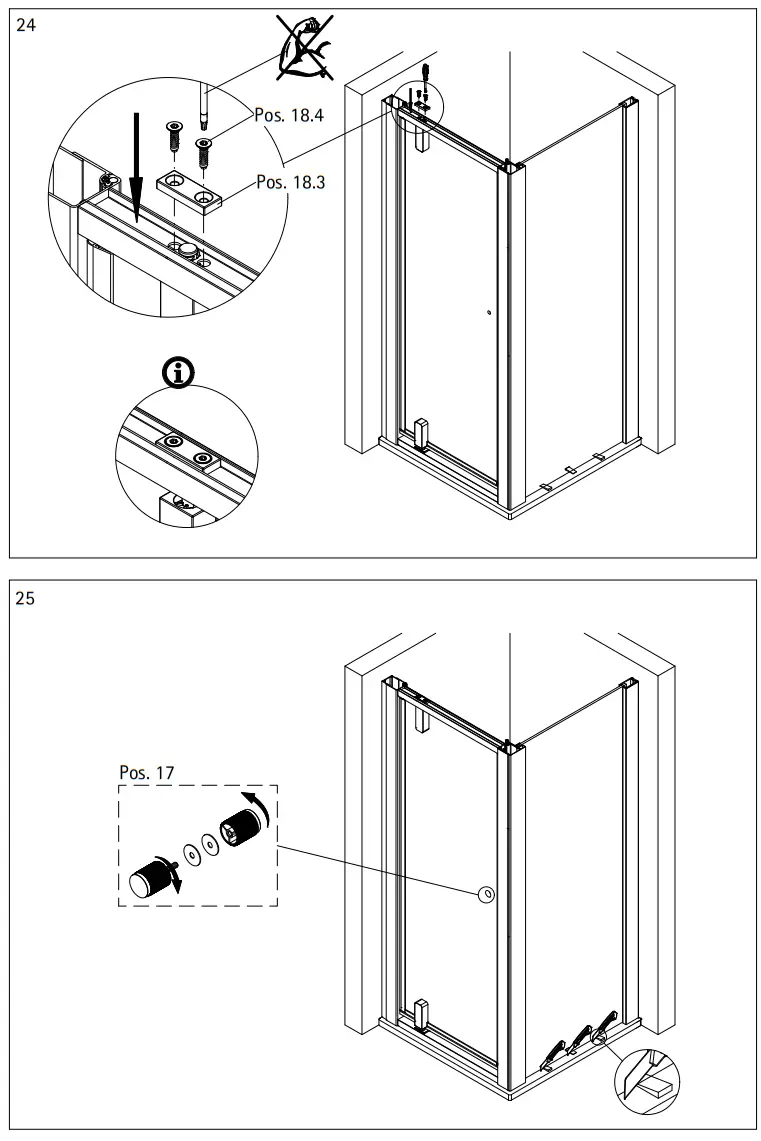

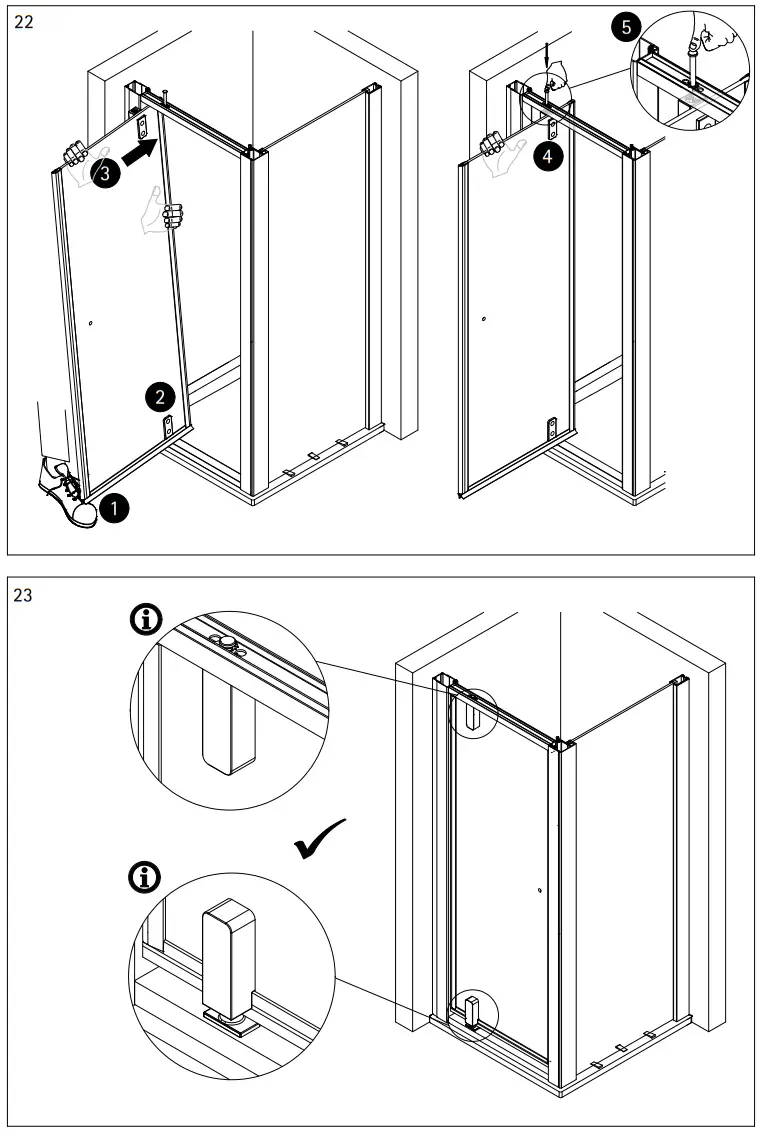

| 17 | 1x Knopfgriff | E100140-25 | Stück |
| 18 | 1x Drehlager oben, komplett | E100086 | Set |
| 18.1 | 1x Lagerbuchse | ||
| 18.2 | 1x Stift, kurz | ||
| 18.3 | 1x Fixierung | ||
| 18.4 | 2x Blechschraube 4,2 x 16 mm | ||
| 19 | 1x Drehlager unten, komplett | E100087 | Set |
| 19.1 | 1x Gegenlager | 27, | |
| 19.2 | 1x Stift | ||
| 19.3 | 1x Fixierung | ||
| 19.4 | 2x Senkschraube M4 x 12 mm | ||

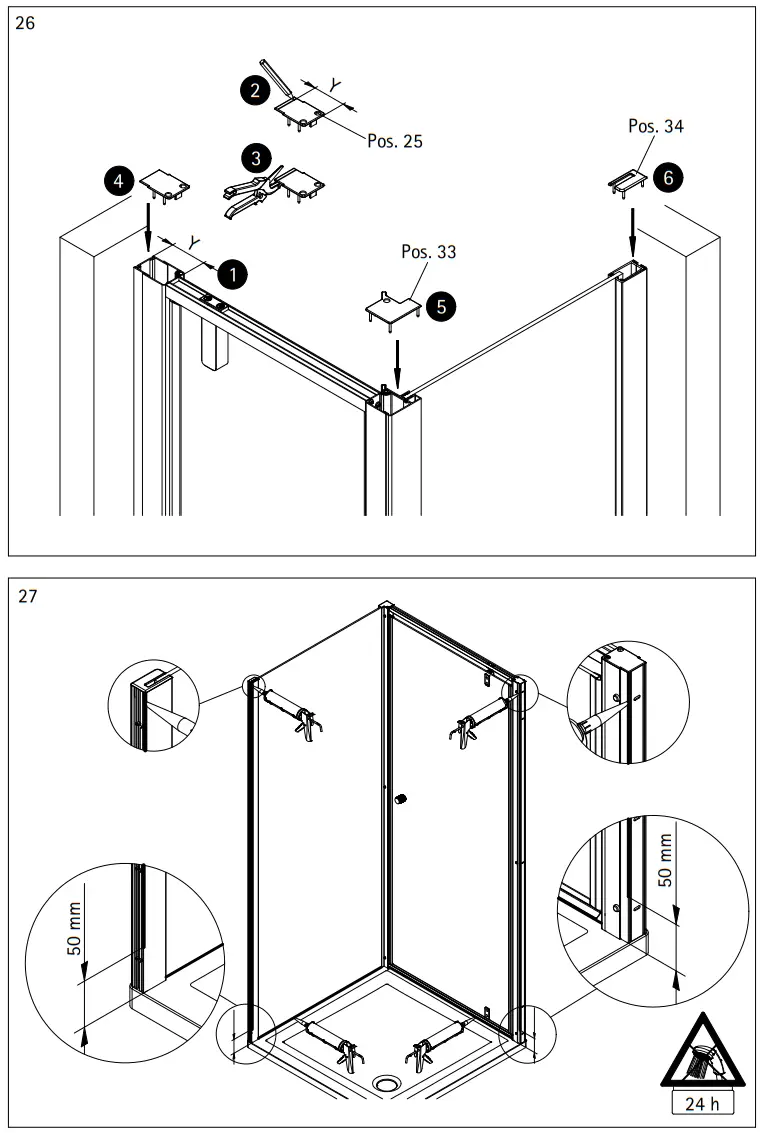

| 25 | 1x Abdeckkappe inkl. Pos. 33 + 34 | E30205-3 | Set 11,95 € |
| 26* | 10x Dübel | ||
| 27* | 10x Schraube 4,2 x 45mm | ||
| 28* | 6x Schraube 3,5 x 9,5mm | ||
| 29* | 6x Abdeckkappe | ||
| 30 | 1x Wandanschlussprofil | E100248-44-3 | Stück |
| 31 | 1x Klemmprofil | E100249-44-6-13 | Stück |
| 32 | 1x Seitenwandscheibe | ||
| 33 | 1x Abdeckkappe | ||
| 34 | 1x Abdeckkappe | ||
| 35* | 5x Glasschutz | ||
| 36 | 1x Silikonkeil (6 Stück) | E100203 | Set |

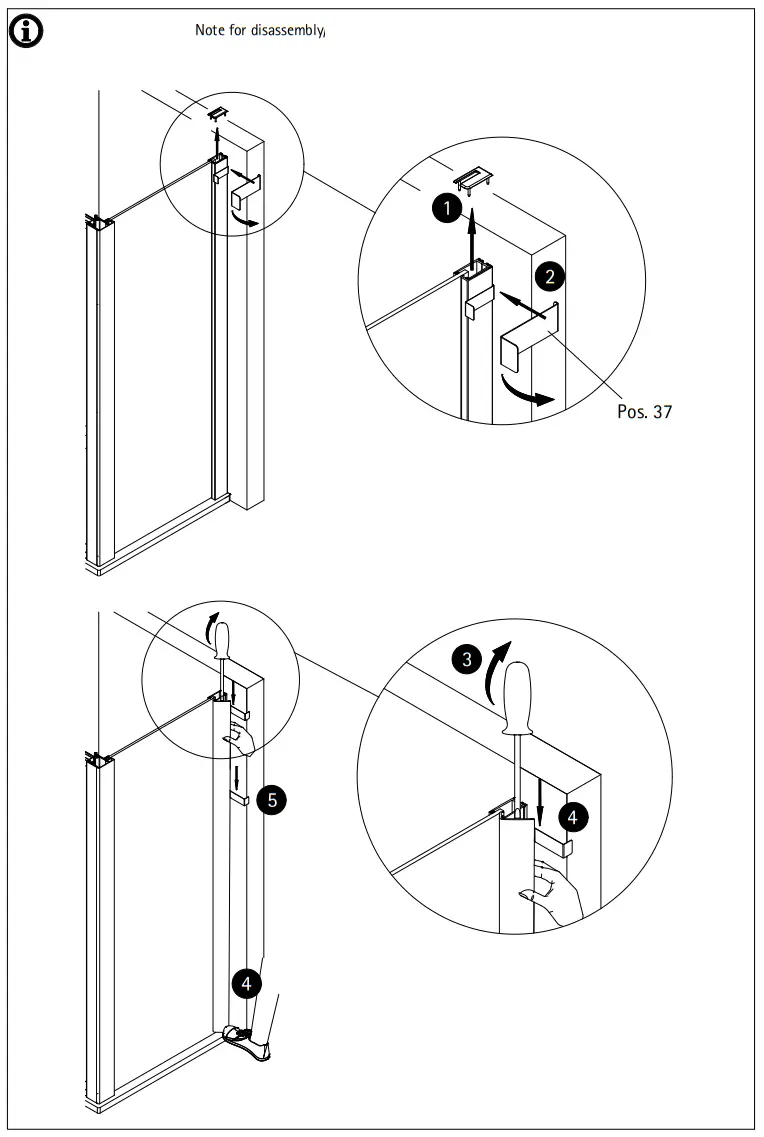

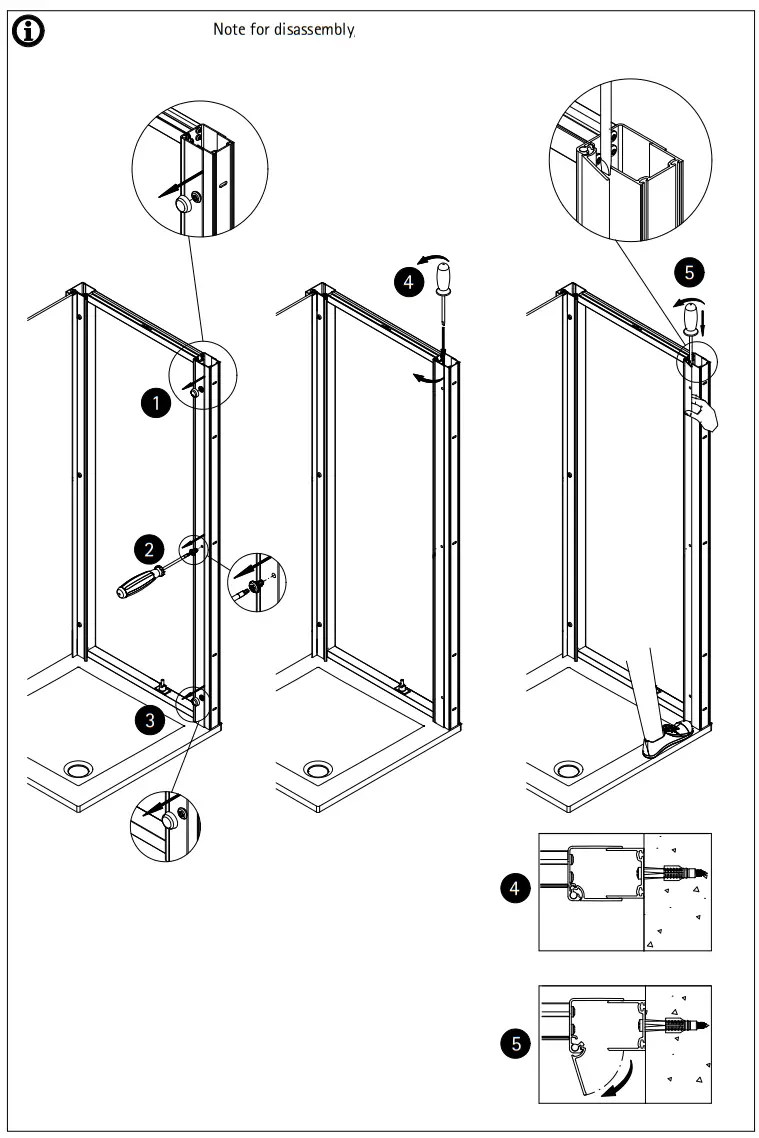

| 37 | 1x Demontagehebel | E100201-1 | Stück |
| 40 | 2x Blechschraube 3,9 x 38mm | E100201-2 | Stück |
| 41 | 1x Montagehilfe | E30200-3 | |
Inspection number
spare parts order Fax 02962 / 972-4260
technical help 02962 / 972-40
E-Mail: [email protected]
Duschservice
Zum Hohlen Morgen 22 59939 Germany
